从逆卡诺循环到PID控制：交变湿热试验箱的核心技术逻辑

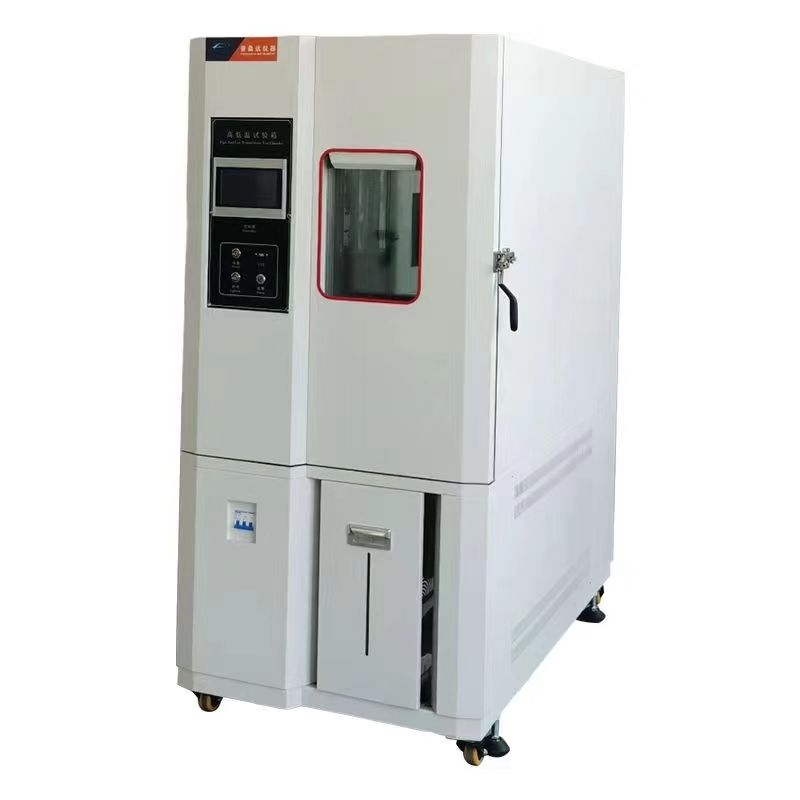

交变湿热试验箱‌的核心技术逻辑，是通过‌逆卡诺循环实现精准制冷‌，结合‌PID控制算法动态调节温湿度‌，从而模拟温湿度环境条件，完成对产品可靠性的严苛验证。

一、制冷系统：基于逆卡诺循环的低温实现 交变湿热试验箱要实现-70℃至+150℃的宽温域覆盖，其制冷核心依赖于‌逆卡诺循环原理‌，通过压缩、冷凝、节流、蒸发四个过程完成热量转移： ‌

压缩过程‌：压缩机将低温低压制冷剂气体压缩为高温高压气体，消耗电能提升其能量状态。 ‌

冷凝过程‌：高温高压气体在冷凝器中向外界散热，转化为中温高压液体。 ‌节流过程‌：经节流装置（如毛细管或膨胀阀）降压，变为低温低压的气液混合物。

 ‌蒸发过程‌：在蒸发器中吸收箱内热量，制冷剂蒸发为低温低压气体，实现降温目标。

为突破-40℃以下低温瓶颈，普遍采用‌复叠式制冷系统‌（双级压缩），即高温级与低温级协同工作，使用R404A、R23等环保制冷剂，确保在超低温环境下仍具备稳定制冷能力。

二、加热与加湿系统：精准模拟高温高湿环境 ‌

加热系统‌：采用不锈钢电热管或PTC加热器，配合PID算法调节输出功率，实现快速升温至150℃以上，控温精度可达±0.2℃。 ‌

加湿系统‌：通过锅炉蒸汽式加湿器产生水蒸气，利用无触点脉冲调宽技术控制加湿量，配合PID调节，实现30%～98%RH的高精度湿度控制。

三、PID控制：实现温湿度动态平衡的核心 PID（比例-积分-微分）控制是试验箱实现‌高精度、高稳定性‌运行的关键算法： ‌

P（比例）‌：根据当前温度偏差快速响应，调整加热/制冷输出； ‌

I（积分）‌：消除长期累积误差，确保长时间运行不漂移； ‌

D（微分）‌：预测温度变化趋势，提前调节，减少超调和振荡。 控制系统通过PT100铂电阻传感器实时采集数据，结合SSR/SCR正逆双向同步输出技术，实现±0.5℃以内的温度波动控制和±2%RH以内的湿度波动控制。

此外，可编程控制器支持多段程序（如100步以上），可设定升温/降温斜率（如1℃/min）、保温时间、循环次数等，满足IEC 60068-2-30等国际标准的交变湿热测试要求。

四、系统协同与安全保护 ‌：

风道循环系统‌：采用多翼式离心风机强制对流，确保箱内温湿度分布均匀（≤±2℃）； ‌

安全保护机制‌：集成超温、压缩机过载、风机过热、缺水、漏电等多重保护，保障设备与人员安全； ‌

通信接口‌：支持RS-485/RS-232C，实现远程监控与数据导出，便于实验室智能化管理。
